APATOR BG 2X Модуль доступа к каналам телеметрии

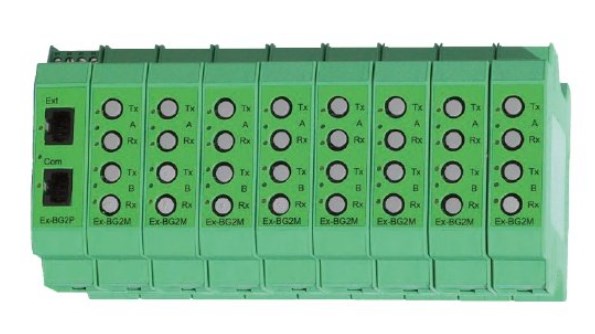

Охрана и телемеханика, устанавливаемая на подстанции, может быть оборудована двумя каналами связи: каналом телемеханики - используется для передачи данных телеметрии (синоптических, измерений, контроля) от/к устройству через концентратор станции в/от системы диспетчеризации, и инженерным ( диагностический) канал, обеспечивающий доступ к такой информации, как: чтение регистраторов нарушений, журнал событий, передача настроек. Устройства БГ2 обеспечивают возможность подключения каналов как телемеханических, так и диагностических устройств, установленных в пределах подстанции и передачи информации в систему наблюдения/компьютер инженера ЕАЗ одним, единым способом связи. Принцип работы устройства основан на преобразовании сигнала RS232 в сигнал, передаваемый по оптическому тракту: стеклянному или пластиковому оптоволокну. BG2 имеет модульную структуру. Он состоит из модуля BG2P, содержащего источник питания и преобразователь RS232, и одного или нескольких (до 8) модулей BG2M с оптоволоконными интерфейсами. Модули BG2P можно свободно комбинировать друг с другом, благодаря чему можно гибко адаптироваться к количеству управляемых устройств. Количество устройств, работающих в одном канале, практически не ограничено. BG2 может работать как:

• Панель подключения - использование комплекта BG2P с модулями BG2M позволяет подключать устройства разных производителей к небольшому концентратору станции micro2. Затем получается внешний оптоволоконный панельный модуль, позволяющий подключать большое количество устройств звездой, цепочкой или шлейфом к коммуникационным портам концентратора micro2.
• Оборудование, позволяющее соединять диагностические каналы различных устройств и передавать информацию единым способом связи

Характеристики BG 2X
